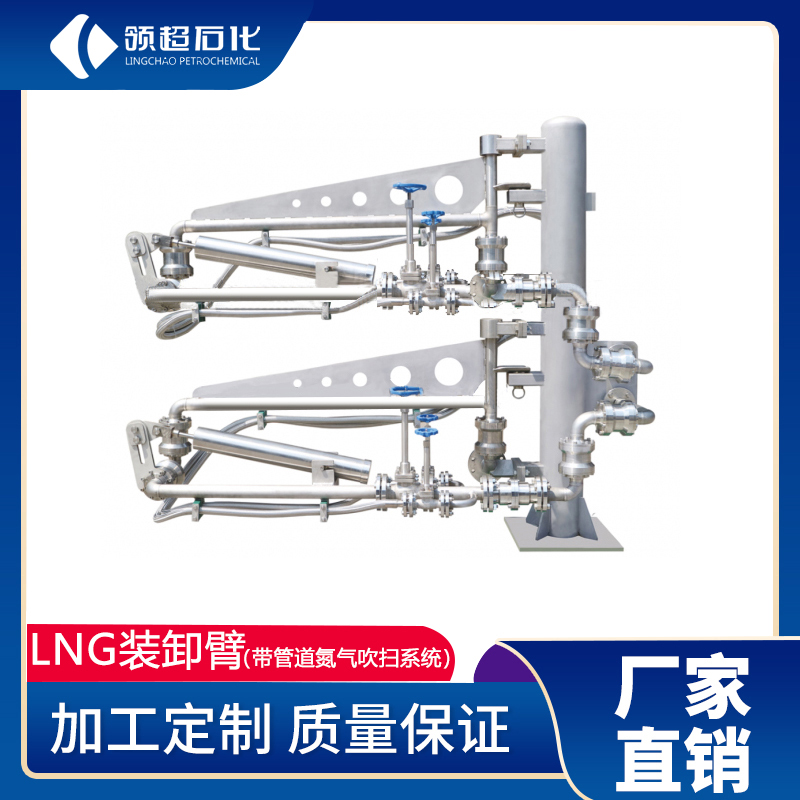

LNG鹤管（低温鹤管）

型号：AL-2543DN50/50

组成：立柱、液相臂、气体回收臂、平衡装置、氮气吹扫装置、导静电装置、旋转接头以及紧急切断阀

适用介质：LNG 、液氮

管道材质：304不锈钢

液/气相口径：DN50/DN50

工作温度：-196～75℃

工作压力：-0.08～6.0MPa

LNG鹤管（低温鹤管）性能：

LNG鹤管、低温装车臂(低温鹤管)应能适用低温操作条件、使用寿命长、安全可靠等特点。
LNG鹤管、低温装车臂(低温鹤管)应能保证实现装车平台与槽车之间的连接，满足流体流通的要求。在总体设计或零部件选型设计时应考虑更换旋转接头密封圈的方便。同时为了作业的安全，必须防止静电、摩擦或碰撞产生火花。
LNG鹤管（低温鹤管）结构：

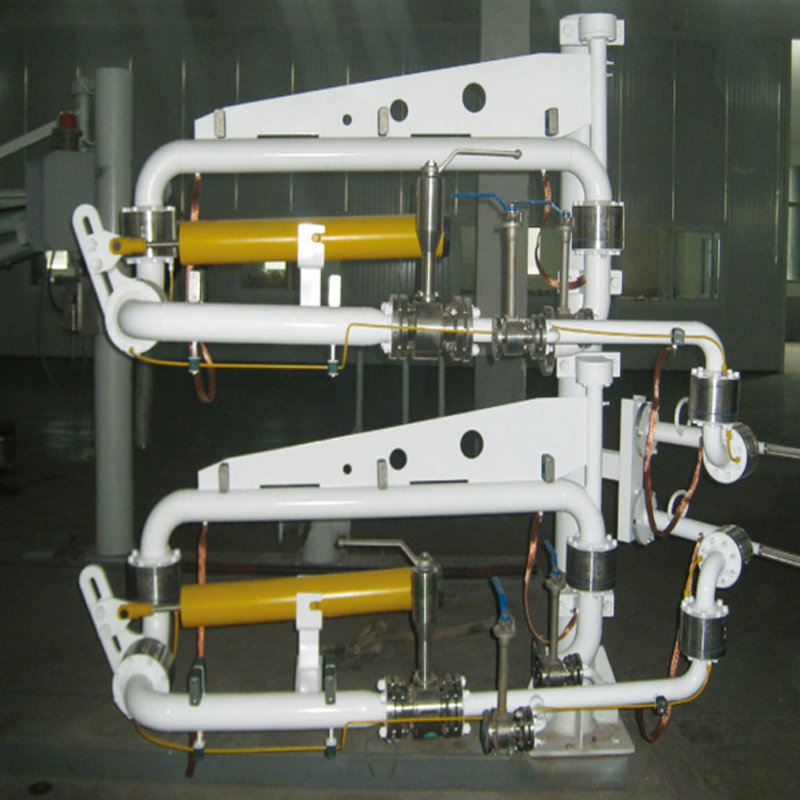

LNG鹤管、低温装车臂由立柱、液相臂、气体回收臂、平衡装置、氮气吹扫装置、导静电装置、旋转接头以及紧急切断阀等机构组成。
LNG鹤管、立柱下端配置有连接底板，采用4根螺栓固定于装车平台上。
LNG鹤管、旋转接头要求密封可靠、转动灵活并具有较高的强度，使用寿命长。密封圈的更换方法简单方便。制造低温装车臂的原材料必须有质量合格证明书。
LNG鹤管（低温鹤管）工艺方法：
1.内外圈复式滚道由精密数控车床一次加工完成，保证尺寸精度
2.内圈不锈钢密封面经镜面抛光
3.外圈均经过T235调质处理
4.密封面（金属密封面及密封圈密封面）均采用镜面抛光
5.各工序有严格的检查
6.LNG鹤管（低温鹤管）管线焊接所有工艺管线均采用TIG钨极氩弧焊， 焊缝经探伤检查，达到Ⅱ级以上要求。

江苏领超石化设备制造有限公司提供生产的（LNG鹤管）流体装卸设备，产品规格品种齐全、使用安全可靠、操作轻便灵活、安装维修方便、密封性能优越，本公司设计制造的低温鹤管能为LNG的储运提供良好的安全保障。
